Artefato FSE e GRE

SISTEMA: MR 0,35T Ovação

Hospital: Hospital Geral do Campo Petrolífero de Daqing

PROBLEMA/SINTOMA

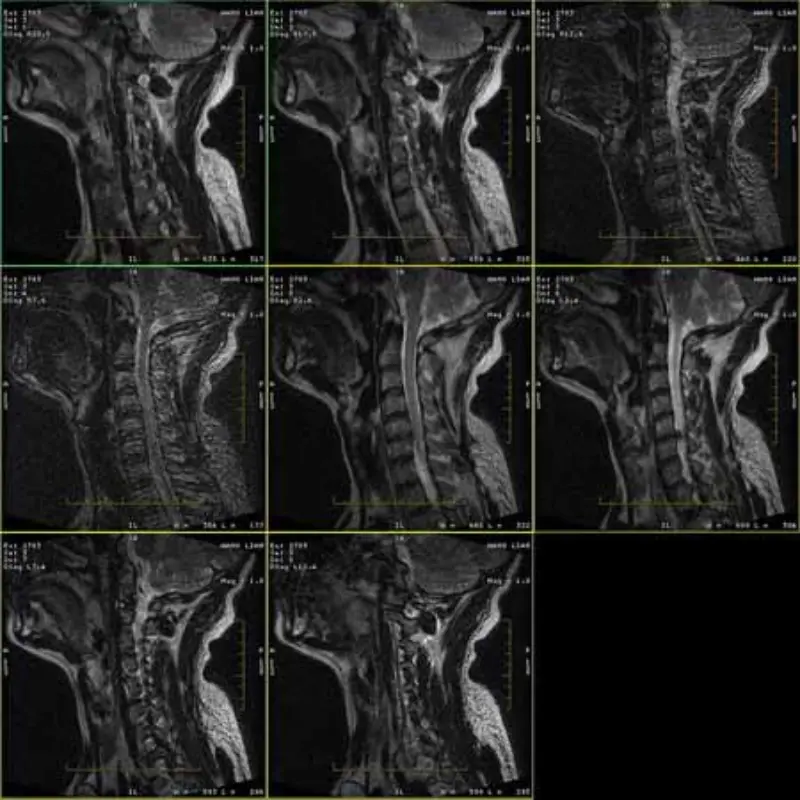

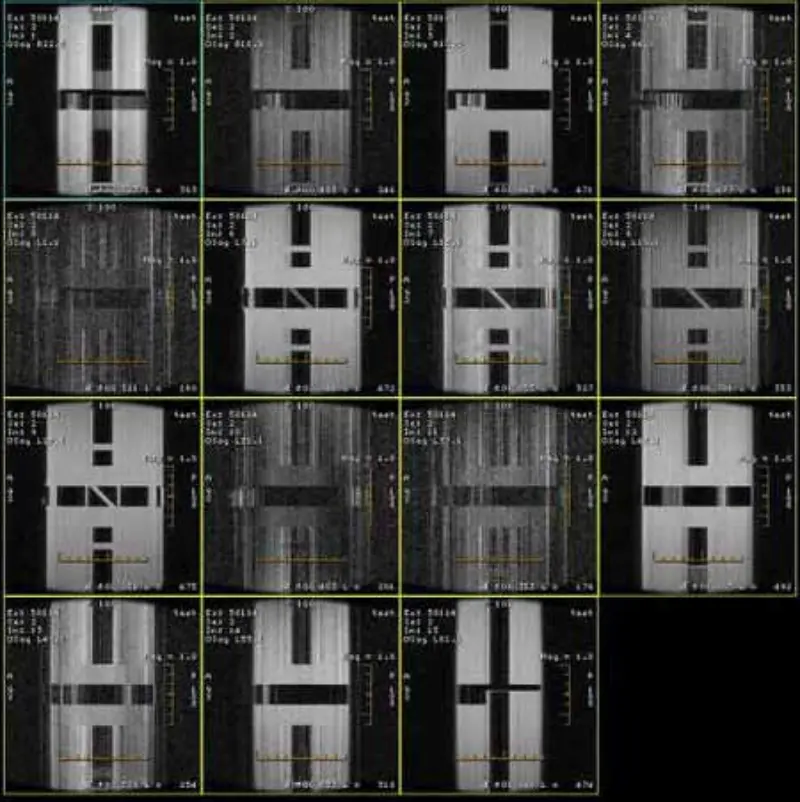

As imagens dos protocolos FRFSE e GRE apresentam fantasmas e, às vezes, imagens de SNR baixo aparecem em uma série. Mas as imagens do protocolo SE são normais.

Por favor, veja anexar imagens.

HISTÓRICO/DICA DE RESOLUÇÃO DE PROBLEMAS

1. Esses artefatos ocorrem apenas na imagem dos protocolos FRFSE e GRE, mas o protocolo SE

as imagens nunca aparecem. Faça a verificação rápida do Head SPT, o SNR do cabeçote é marginal (cerca de 8,2).

2. Verifiquei a porta RF, a potência da iluminação, a alimentação do TCU, a fonte de alimentação do PAC e o display magnético, tudo ok.

3. Trocados os amplificadores de gradiente, filtros no SRU e cabos, o artefato ainda ocorre nos mesmos protocolos.   Página 3 de 3

4. Teste as peças abaixo em outro site, tudo ok. o gradiente PSU, TYMEII, SCA, IPG II, UCERD, RF Amp, RFI, MSHS e bobina principal

5. Verifique a propriedade do diodo DD, cabos DD e HV, todos normais.

6. Desative a saída do sinal RF do UCERD, o artefato desapareceu.

7. Troque o receptor e os cabos de recepção e ignore o MA, o problema ainda está lá.

8. Desmonte a bobina do corpo, coloque-a fora do ímã, conecte todos os cabos e digitalize novamente, ainda existem artefatos.

9. Verificamos a fonte de alimentação e o aterramento e descobrimos que o conector de aterramento no PP (Sala Magnética) está muito solto. Nós apertamos e digitalizamos novamente, o SNR da cabeça melhorou

(SNR principal: 8,9)

CAUSA/SOLUÇÃO RAIZ

Finalmente descobrimos que alguém conectou 1 fio de 1 dos 3 fios energizados da alimentação do equipamento de RM

fornecer fora do Departamento de MR sem permissão. Depois de remover o fio e digitalizar novamente, o sistema volta ao normal e o SNR do cabeçote é 9,3.

Portanto, a qualidade da fonte de alimentação afetará a qualidade da imagem.
