Solução de problemas para SNR baixo de bobina cardíaca de 8 canais

PROBLEMA/SINTOMA

Ao usar a varredura de bobina cardíaca de 8 canais, o SNR da imagem não é bom. Encontre o sinal muito baixo ao usar a varredura manual.

CAUSA/SOLUÇÃO RAIZ

Placa-mãe ASM multicoil integrada com defeito. (dinatron, IC: HC105)

HISTÓRICO/DICA DE RESOLUÇÃO DE PROBLEMAS

1. Use o teste SNR de execução da bobina cardíaca de 8 canais, todos os canais falham.

2. Use ferramentas MCRT para verificar o SNR de 8 canais, todos os canais passam. Então a bobina deve estar com problema.

3. Encomende uma nova bobina, mas o problema é o mesmo. Imagem também com SNR baixo.

4. Verifique a alimentação do módulo e todos os canais da placa de E/S STIF e IRF. O

8 canais estão OK.

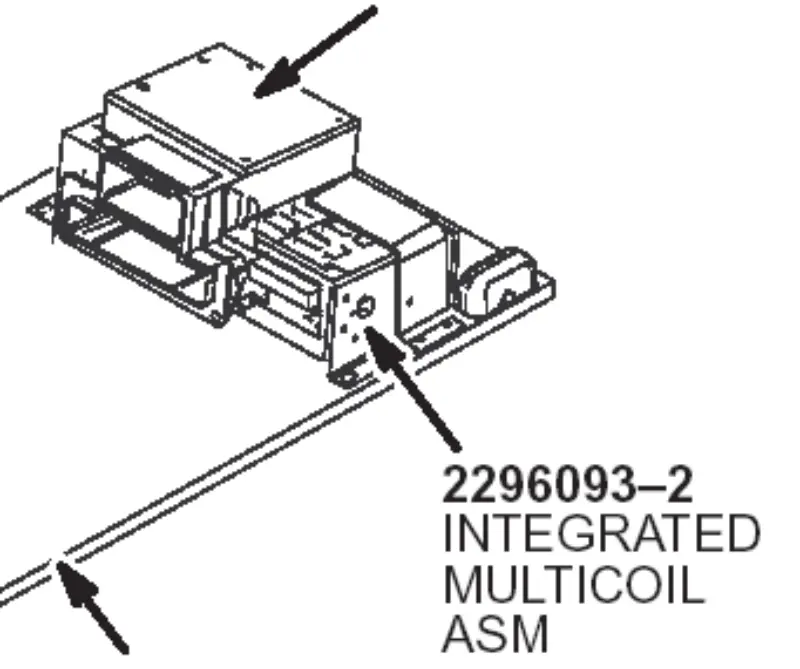

5. Substitua o ASM multicoil integrado pela imagem do coração normal de 8 canais.

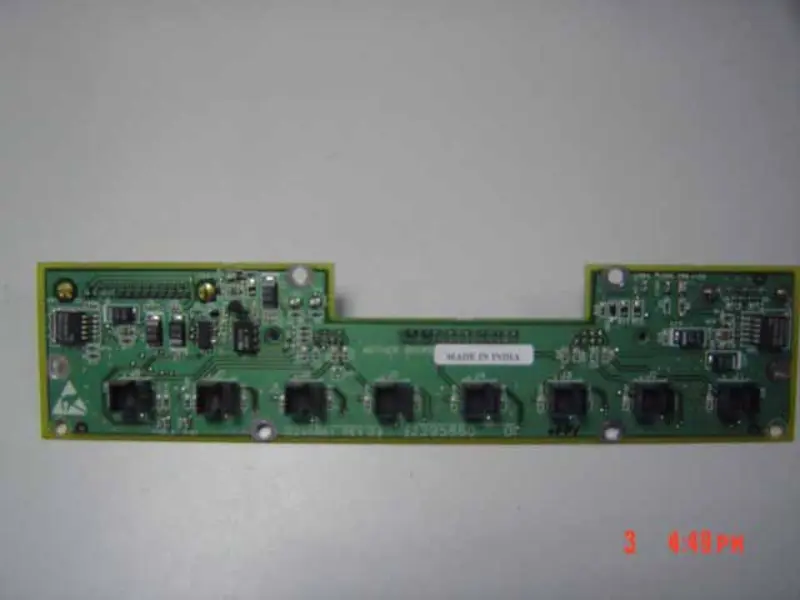

6. Verifique a placa mãe, encontre HCT04(6反向器) e um Dynatron com defeito.

Aprendizagem:

Quando definimos que o local de falha de 8 canais é o lado da bobina, se usarmos ferramentas MCRT, é melhor verificar os 8 canais em outro local.
