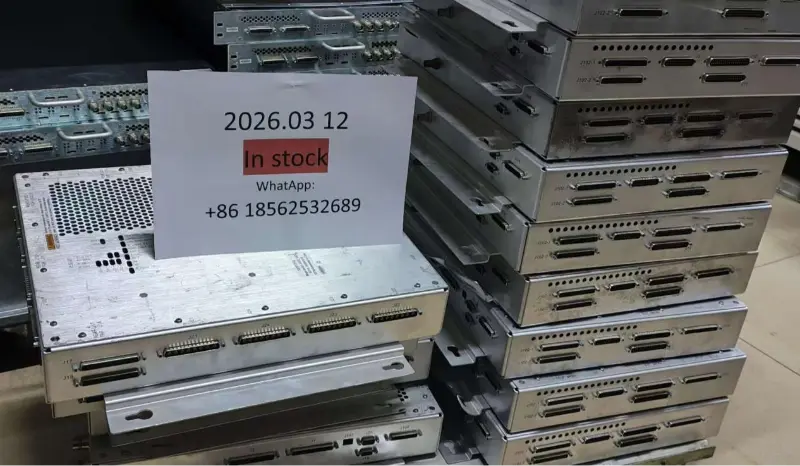

GE Mega Switch MRI para instalação, teste e suporte pós-venda do SV 1.5T

Prezado cliente, ao receber este produtoGE5337137-8, GE5337137-3,  GE 5823599 RRX  GE 6237000 -3 GP4  consulte os desenhos para obter a conexão correta.

Como módulo principal de distribuição e controle de sinal, o Mega Switch apresenta integração multiportas, processamento de sinal de alta largura de banda e design modular. Ele suporta operação paralela de canais de bobina dupla da Porta A/B, permitindo funções como ajuste de polarização MC, comutação de sinal MUX e transcepção de sinal RF. O status do sistema é monitorado em tempo real através de indicadores LED e comunicação SRI.

As interfaces do Mega Switch são categorizadas em quatro grupos funcionais:

1. Interfaces de porta de bobina

2.Porta A (J18, J21): Envia sinais de polarização MC, potência de pré-amplificador e sinais de controle MUX para a bobina; recebe ID da bobina, sinal de habilitação de TX e sinal de RF de 8 canais.

Porta B (J17, J22): Executa as mesmas funções da Porta A para a bobina 1页 da Porta B.

3.Interfaces de módulo externo

4. Interação DM-Lite (J11, J5): Recupera polarização MC, sinais de controle e alimentação AUX

1. Fonte de alimentação (J102-1, J102-2): Obtém energia CC da caixa reguladora

5.Interfaces de comunicação RRX

6. Transmissão de sinal (J1): Envia sinais RF de 16 MHz de 8 canais para RRX

Sinais de controle (J2, J107): Recebe controle R1 e sinais estroboscópicos R1 do RRX

Potência e controle (J108): Transmite energia, controle TNS e sinais de relógio para RRX

7. Monitoramento de status e interfaces de comunicação

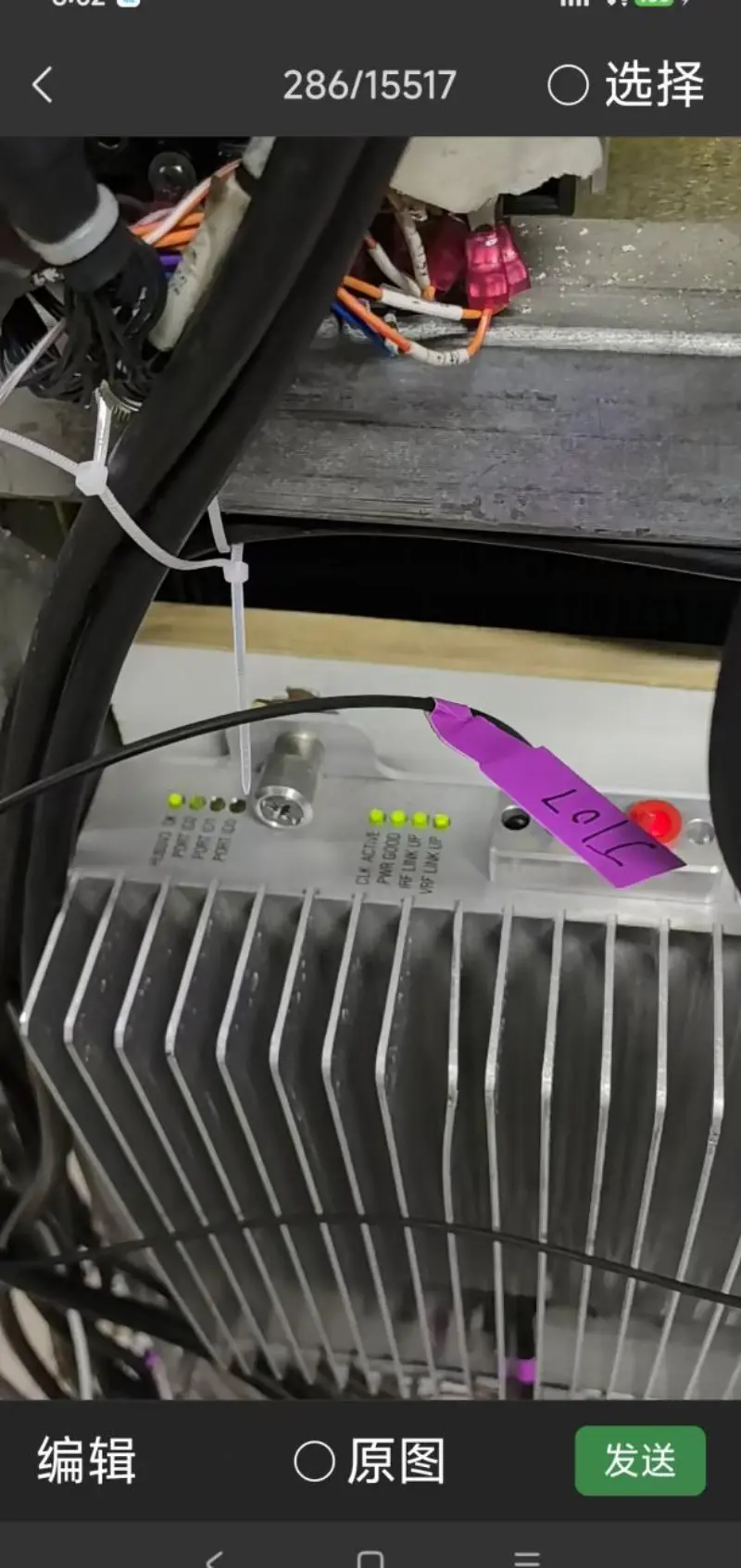

8. Indicação LED (J15): Conecta-se aos indicadores LED de ID da bobina em LPCA

Comunicação SRI (J20): permite a troca de dados com entradas de sinal externo SRI (J100, J103-J106): recebe sinais de RF do pré-amplificador corporal, sinais de loopback do Exciter, sinais de ruído da antena TNS, sinais LO e clock de 80 MHz do Exciter

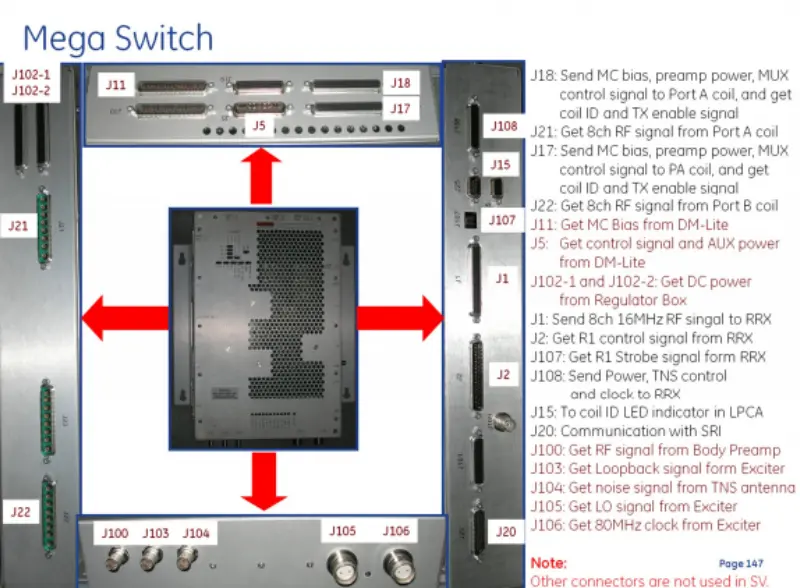

J18: Envie polarização MC, potência do pré-amplificador e sinal de controle MUX para a bobina da Porta A e obtenha o ID da bobina e o sinal de habilitação do TX.

J21: Obtenha sinal RF de 8 canais da bobina da Porta A.

J17: Envie polarização MC, potência do pré-amplificador e sinal de controle MUX para a bobina da Porta B e obtenha o ID da bobina e o sinal de habilitação do TX.

J22: Obtenha sinal RF de 8 canais da bobina da Porta B.

J11: Obtenha o MC Bias do DM - Lite.

J5: Obtenha sinal de controle e alimentação AUX do DM - Lite.

J102 - 1 e J102 - 2: Obtenha energia CC da caixa reguladora.

J1: Envia sinal RF de 8 canais de 16 MHz para RRX.

J2: Obtenha o sinal de controle R1 do RRX.

J107: Obtenha o sinal R1 Strobe do RRX.

J108: Envie energia, controle TNS e relógio para RRX.

J15: Para o indicador LED de ID da bobina no LPCA.

J20: Comunicação com SRI.

J100: Obtenha sinal de RF do Body Preamp.

J103: Obtém sinal de Loopback do Exciter.

J104: Obtenha sinal de ruído da antena TNS.

J105: Obtenha sinal LO do Exciter.J106: Obtenha clock de 80 MHz do Exciter.

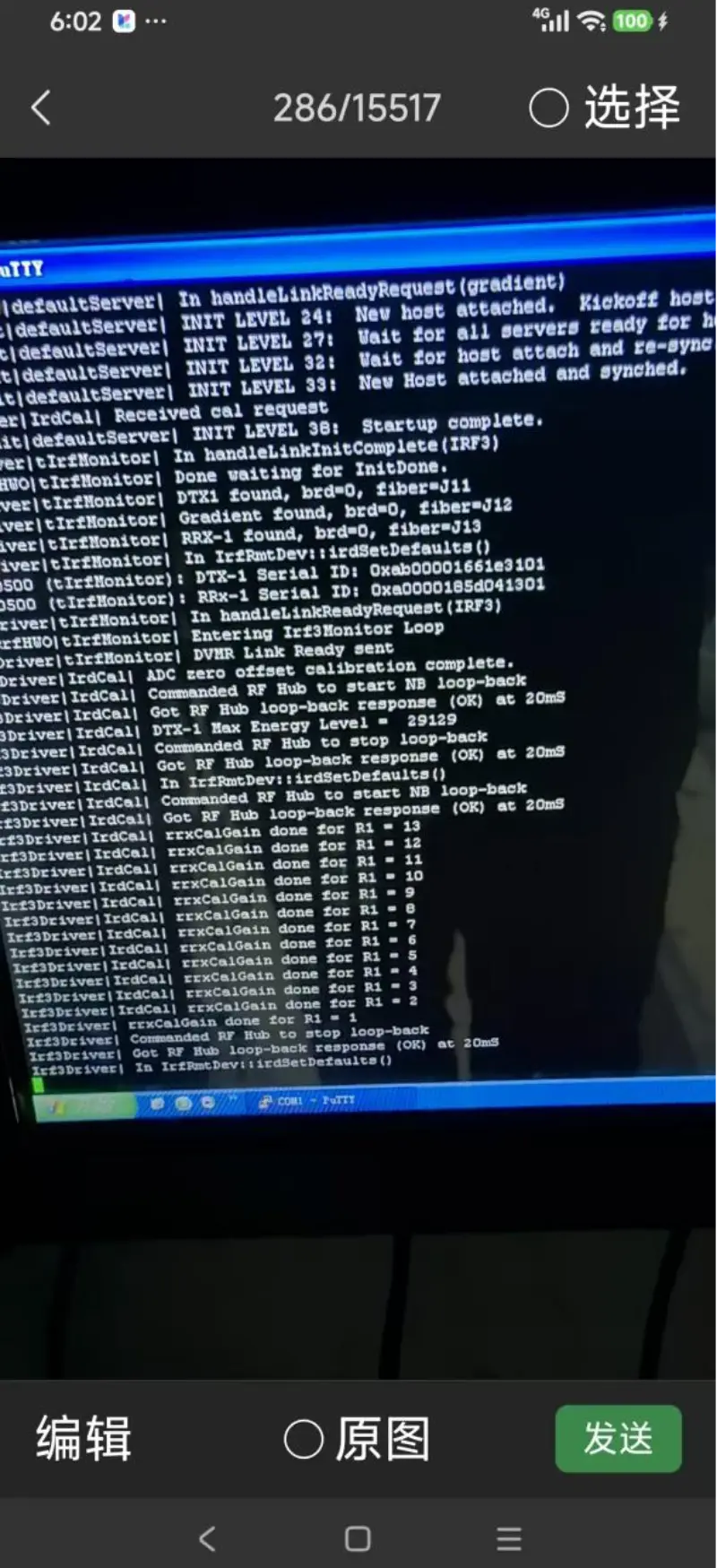

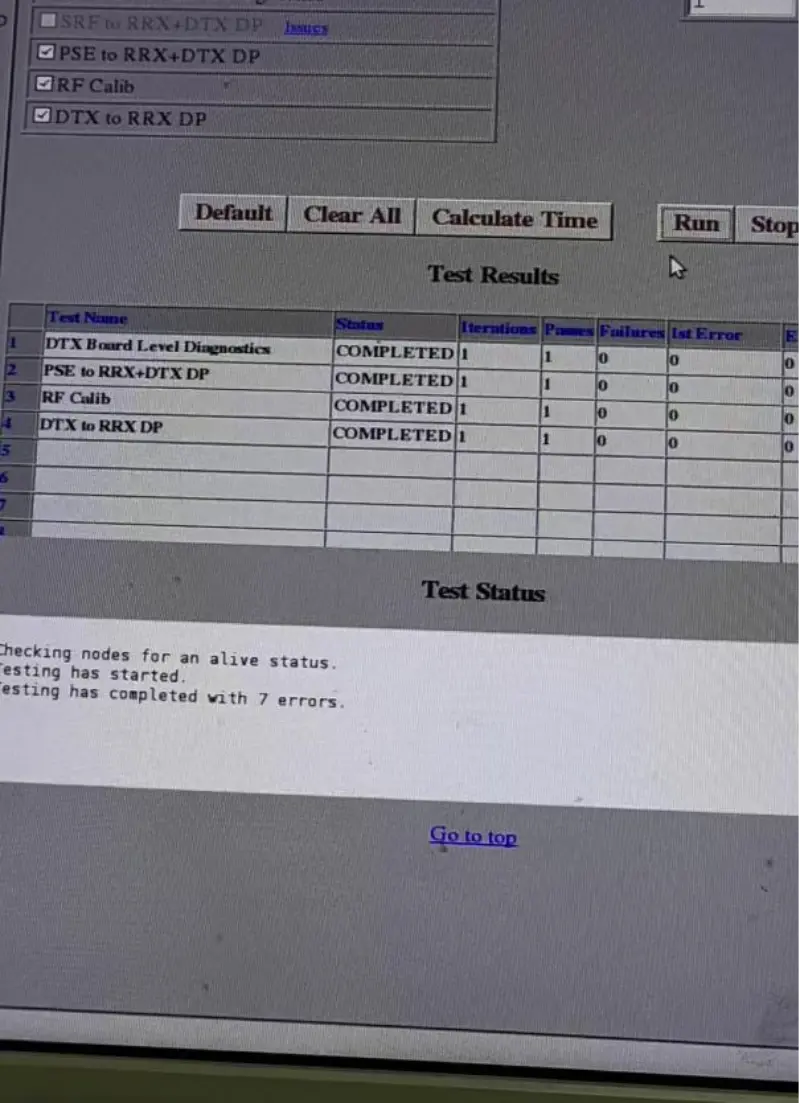

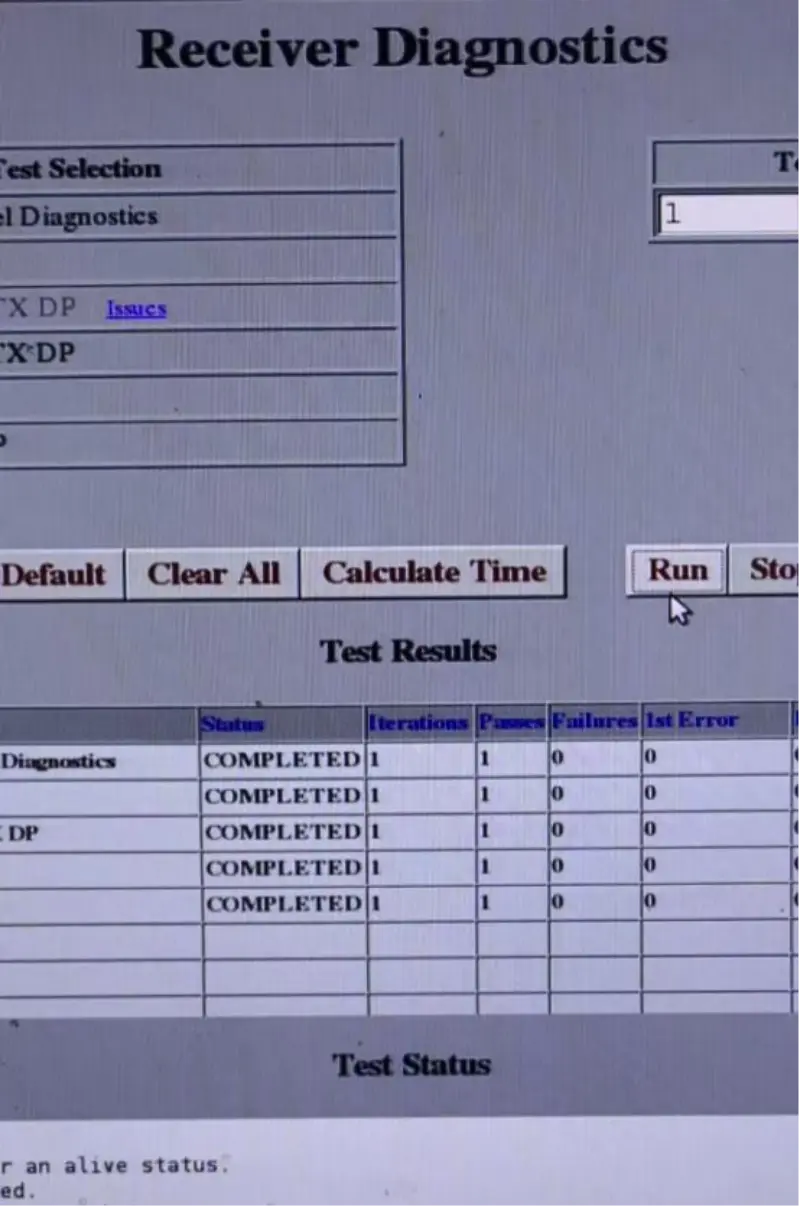

Oferecemos testes de serviço em nível de fábrica, garantindo que cada máquina passe por uma inspeção rigorosa de 99,9% antes do envio, seguindo os procedimentos de teste de fábrica da GE, incluindo testes de desempenho de transmissão de sinal, testes de desempenho de recepção de sinal, diagnósticos em nível de placa, testes de desempenho de RF e testes de link de comunicação. Em suma, tudo é feito para garantir a satisfação do cliente e prestar um serviço de qualidade.
