ARTIFACT WI/Fiesta Imagem Pixel Branco

SISTEMA: 1.5T Signa Twin Excite II (versão de software 11.0M4)

PROBLEMA/SINTOMA

Imagem DWI (modo Zoom e modo inteiro) e fiesta (modo zoom e modo inteiro) com artefato reticulado ou veludo cotelê visível, independentemente do uso de bobina corporal ou bobina de cabeça, outra imagem de rotina parece normal

HISTÓRICO/DICA DE RESOLUÇÃO DE PROBLEMAS

1. Superconduza a verificação do Shim, o resultado é aprovado.

2. Remova a ponte do paciente, não foi encontrada nenhuma moeda ou outro metal.

3. Faça a calibração do gráfico com todos os termos verdes.

4. Execute o Zoom e todo o BACC.

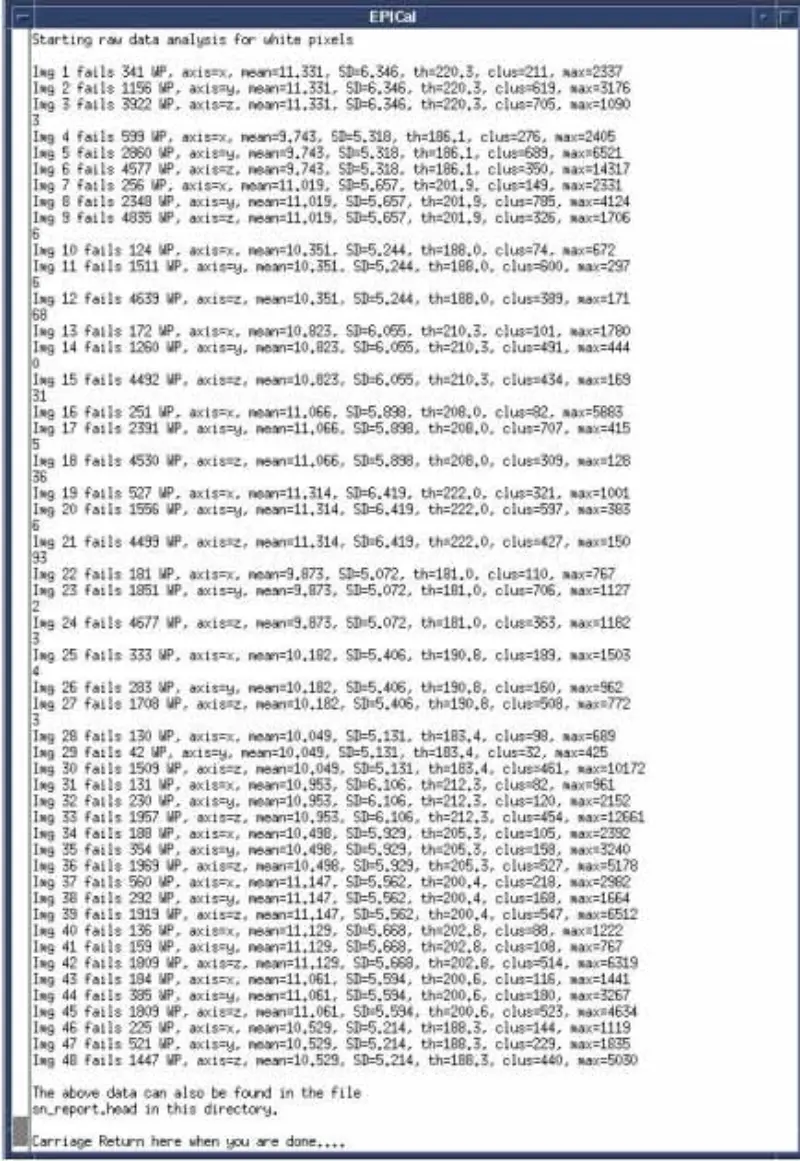

5. Execute o Zoom e todo o EPT. O resultado é que o pixel branco grave e outros itens passam

incluindo cabeça e corpo. O valor do pontilhamento de fase B0 está nas especificações.

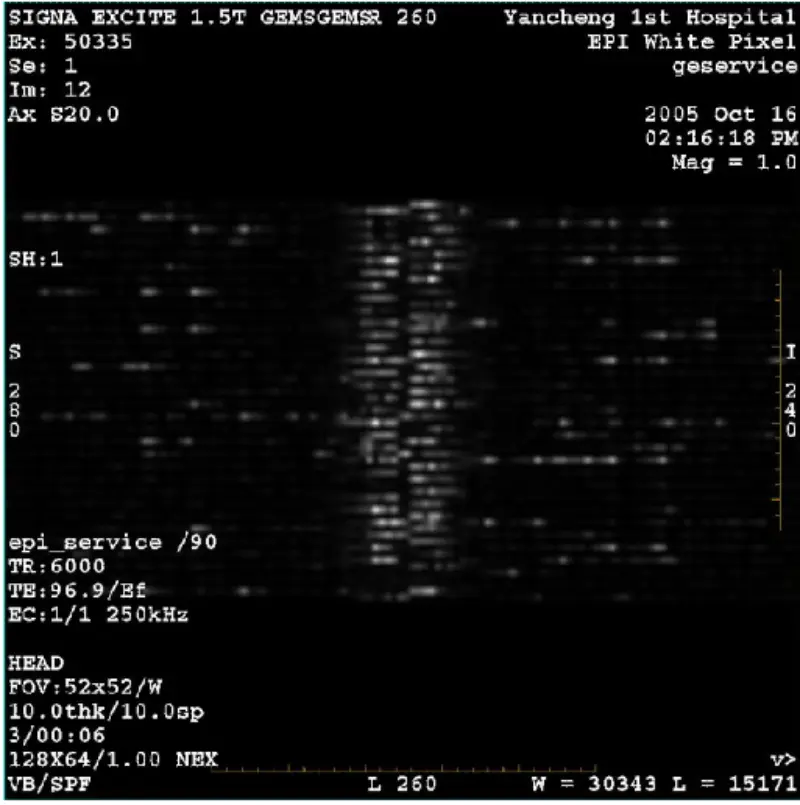

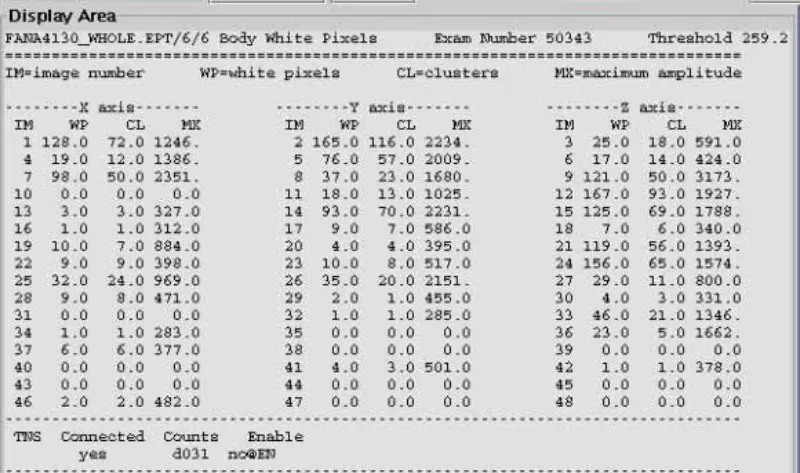

6. Execute o teste de pixel branco, todos falharam.

7. Execute o SPT com aprovação total. Especialmente todos os testes de estabilidade de gradiente são aprovados.

8. Emule e inspecione itens do ambiente ao redor do ímã, incluindo ventilador, alto-falante, injetor, cabeça fria e assim por diante.

9. Desative o sensor de temperatura, SRI, PAC e mesa, problema ainda.

10. Desconecte o cabo de recepção no I/F do gabinete do sistema (Corpo J2 e Cabeça J5), adicione um terminador de 50 ohm e um bloco CC ao conector do gabinete do sistema. Cabeça de pixel branco EPT e varredura corporal. o resultado é aprovado. Confirme que o problema não está no gabinete do sistema. Reconecte. Receba o cabo no gabinete do sistema I/F

11. Desconecte a fibra óptica da unidade de gradiente X, Y e Z na placa GP, cabeça de pixel branco EPT e varredura corporal. o resultado é aprovado. Indica que o pixel branco é induzido por gradiente. Vi aquele pixel branco não presente apenas em um eixo. Em seguida, substitua a placa SGA PS, GP, mas o problema ainda persiste. Reconecte a fibra óptica da unidade de gradiente X, Y, Z.

12. Desative DD/TR no SSM. Desconecte o cabo DD na Pen Wall (J72, J73, J74, J75, J75), cabeça de pixel branco EPT e varredura corporal. O resultado é que a passagem da cabeça e o corpo falharam. A bobina do corpo não está sintonizada, então a bobina do corpo absorve o sinal. Portanto, a passagem da cabeça e o corpo falharam. Para verificar nossa dedução, conecte o cabo de extensão à bobina da cabeça e coloque a bobina da cabeça fora do orifício do ímã, escaneie o pixel branco da cabeça. Na verdade, o resultado é uma falha na cabeça. Reconecte apenas um dos cabos DD na Pen Wall, cabeça de pixel branco EPT e varredura corporal. O resultado é que tudo falhou. Confirme se a placa DD e a placa divisora ​​não são a causa.

13. Reconecte os cabos DD na Pen Wall. Desconecte o cabo BNC de polarização T/R do corpo e da cabeça na varredura da cabeça e do corpo do pixel branco SSM.EPT. O resultado é que tudo falhou. Reconecte os cabos de polarização do corpo e da cabeça removidos. Desconecte o cabo de saída da cabeça e do corpo na varredura de pixel branco SRFDII.EPT. O resultado é que tudo falhou. Confirmado que o problema não está no SRFDII AMP e SSM.

14. Desconecte os cabos I e Q no Hybrid. Execute a varredura de pixel branco do head EPT. O resultado falhou. Suspeito Híbrido. Substitua o híbrido. Mas o problema ainda.

15. Remova a tampa frontal do ímã. Inspecione o cabo terra blindado de RF e o cabo do sensor de temperatura. O cabo está OK.

16. Remova a bobina RF do corpo do TRM. Execute a varredura de pixel branco do head EPT, o resultado falhou.

17. Remova a blindagem de RF do TRM. Execute a varredura de pixel branco EPT com a blindagem de RF desligada. O resultado falhou. Substitua a blindagem de RF e execute a varredura de pixel branco EPT. Problema ainda.

CAUSA/SOLUÇÃO RAIZ

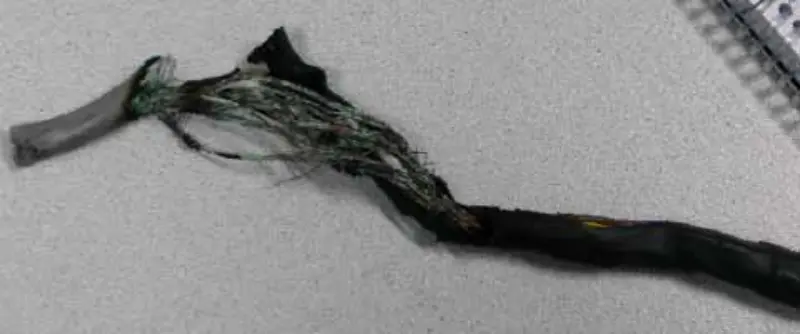

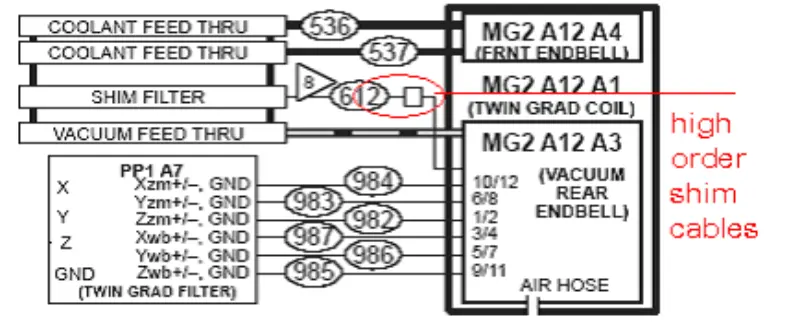

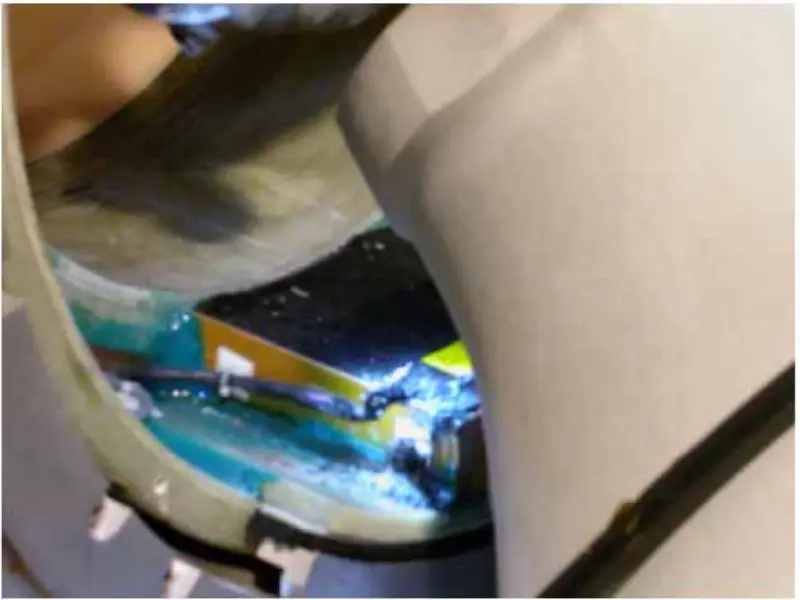

Da ação e análise acima, concluímos que o problema deve ser causado pela bobina gradiente. Então removemos a tampa frontal e traseira do ímã, verificamos e apertamos os parafusos relacionados à bobina gradiente. Depois de remover a tampa traseira do ímã, descobrimos que o cabo do calço de alta ordem foi queimado e ficou preto.

Como não há opção de calço de alta ordem neste site, cortamos o cabo do calço de alta ordem. Retiramos os cabos separadamente e amarramos cada um dos cabos com fita adesiva isolada. Restaure tudo, execute a varredura de pixel branco EPT. Todos passam. Após este reparo local, o sistema está OK. Não há pixel branco como antes na imagem DWI e Fiesta.

Os cabos de alta qualidade devem ser danificados na fábrica. Os cabos danificados se uniram e formaram muitos círculos menores. Ao executar a varredura DWI, o círculo induziu muito mais calor do que qualquer outra varredura. Portanto, os cabos queimavam dia após dia e afetavam a varredura do DWI. Na verdade, com o passar do dia, o efeito torna-se cada vez mais grave.
